LC-500HS

型号 : LC-500HS
产品说明:

特性:
CNC车床最佳伙伴,操作简便,工作效率高,降低成本,节省人力资源,是您最佳选择。

操作功能:
  1. 更换尺寸,简便快速调整。
  2. 特制油压虎钳可任意移位配合不同尺寸及各式异形零件使用。
  3. 同时间亦可同步进行双向铣削与钻孔,工作迅速,确实。
  4. 具备铣削+钻孔功能是一机多用途之自动化,加工机械。
  5. 少马力,不占用空间,最佳选择。
  6. 非技术人员亦可立即上机操作。

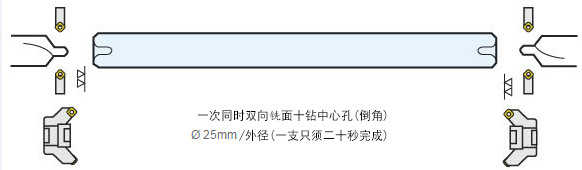

加工实例:双向铣削+钻中心孔(倒角)

规格\机型 LC-500HS 标准配件
主轴 主轴转速(切削) 800-900RPM
追加马达变频器 500~2000RPM
工具箱
油压夹料虎钳壹组
中央润滑系统
切削液系統
水平调整块及地基螺基
机械,操作,电气说明书
鉆孔转速 1400-1500RPM
追加马达变频器 500~2000RPM
主轴铣刀柄 NT40, BT40
鉆孔端孔斜度 NT40, BT40
主轴前端轴承直径 Ø 90 mm
行程 X轴行程车削长度 130-400mm
改变铣刀头长可车削长50mm以上
最大棒材径 Ø 10 - Ø 60 mm 选购附件
Y轴行程(前后) 360mm
Z轴中心高度 (滑台面至主轴中心) 102 mm 铣刀头
铣刀片
NT40 弹性筒夹具组
中心钻
倒角刀組
马达变频器(可调整主轴转速)
工作台 工作台尺寸 300 x 350 mm
T型槽尺寸 12mm x 19mm x 8mm
承载重 420 kgs
进给 快速押送 6500 mm/min
切削押送速度 1 ~ 6000 mm/min
马达 主轴马达 2 HP x 4 PC
油压泵浦 2 HP
切削油马达 1/8 HP
外观尺寸 长宽高(占地面积) 1920 x 1200 x 1580
机器重量 净重:kgs 1580 kgs
